Hola a tod@s, lo primero que quiero pedir son disculpas por no poder aparecer por aquí durante algún tiempo. Tengo que admitir que mi fuerte no es escribir, pero durante estos meses que he estado desaparecido han sido varias las personas que me han pedido añadir alguna cosilla en el blog. Me han animado y como siempre me han convencido, voy a hacer todo lo que pueda por seguir aportando información sobre Active Directory que es a lo que me dedico principalmente.
En este post mi intención es aportar algo de información sobre la integración entre DNS y AD, comentar algo sobre los tipos de registros que existen, las zonas, sobre todo una en concreto (msdcs) y me gustaría incluir algo de Troubleshooting. Sobre DNS y AD se podrían escribir muchas páginas pero como siempre intentaré ser escueto, ir al grano y dar todos los datos que pueda sin aburrir. Bien, en primer lugar retrocedamos un poco en la historia, cuando hablamos de Sistemas Operativos de Red, todos recordamos de forma algo gris NT, Windows NT utilizaba como mecanismo de comunicación principal de Red NetBIOS. Esto significa que antiguamente teníamos la necesidad de instalar un servidor WINS para nuestros dominios, los administradores de Red necesitaban mantener dos bases de datos de consultas, DNS para resolución de nombres y WINS para resolución de nombres NetBIOS. Con la aparición de Windows Server 2000 y Active Directory esto ya no es necesario y solo necesitamos mantener nuestros servidores WINS por compatibilidad con aplicaciones antiguas y no por su necesidad en Active Director ()y.
DNS es un protocolo de capa de aplicación de la pila de protocolos de TCP/IP y de la misma capa dentro del modelo OSI, trabaja por el puerto 53 tanto en TCP como en UDP y Active Directory se apoya en él. Inicialmente se publicaron las RFCs 882 y 883 que quedaron obsoletas con la publicación a partir de 1987 de las RFCs 1034, 1035, 1912, 1995, 1996 y 2181 recientemente, en ellas podéis encontrar toda la información del protocolo.
DNS se compone de ZONAS, las ZONAS son porciones del espacio de nombres de dominio que almacenan los datos. Cada zona de autoridad abarca al menos un dominio y posiblemente sus subdominios, si estos últimos no son delegados a otras zonas de autoridad. Las zonas contienen los registros que es la unidad de información de DNS, en la siguiente tabla podemos ver los tipos de registros que hay.
| Tipo de Registro | Nombre | Descripción |
| A | Address | Mapea un hostname a una IPv4 |
| AAAA | Address | Mapea un hostname a una IPv6 |
| PTR | Pointer | Mapea una IPv4 a un hostname |
| CNAME | Alias | Mapea un Alias a un hostname |
| MX | Mail Exchanger | Especifica una ruta de correo para un dominio |
| NS | Name Server | Especifica un nombre de servidor para un dominio dado |
| SOA | Start of Authority | Contiene datos administrativos sobre una zona incluido el nombre de servidor primario. |
| SRV | Service | Mapea un servicio a varios hostnames |
Los clientes siguen un proceso sencillo para localizar un controlador de dominio utilizando consultas DNS, en la KB247811 y KB314861 de Microsoft podemos ver como un cliente localiza un controlador de dominio. Durante esta búsqueda, el cliente realizará varias consultas al DNS para localizar cualquier DC del dominio o bien un DC perteneciente a su site, dependiendo si el cliente ha logado en alguna ocasión o no, se seguirá un orden en la búsqueda. Para ello el cliente utilizará registros de tipo SRV como los que vemos a continuación:
- _ldap._tcp.<DnsDomainName>
- _ldap._tcp.dc._msdcs.<DnsDomainName>
- _ldap._tcp.<SiteName>._sites.<DnsDomainName>
NOTA: Para aquellos que no estéis familiarizados <DnsDomainName> es la zona con el nombre de vuestro dominio.

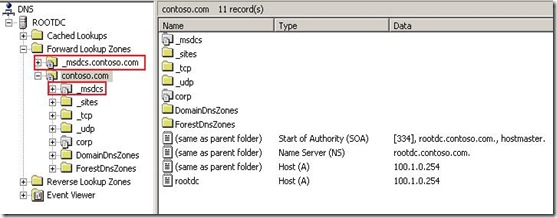

Bien, algunos de estos registros se encuentran en la zona msdcs, esta es una zona importantísima para muchas tareas de Active Directory, el primer ejemplo lo podéis ver en las KBs mencionadas, pero cuando un servidor de Exchange quiere localizar un Catálogo Global utiliza la zona msdcs, cuando un controlador de dominio quiere replicar contra otro usa la zona msdcs y para múltiples tareas más. Esta es una zona bastante crítica que casi nadie conoce. En Windows 2000 Server, msdcs estaba alojada dentro de la zona <DnsDomainName>, en Windows Server 2003, msdcs es una zona independiente de la zona <DnsDomainName> pero está delegada en todos los controladores de dominio, por eso aparece en gris en la siguiente imagen:
Otro punto importante del servicio es el DDNS (Dynamic DNS), está definido en la RFC 2136 y permite a los clientes añadir o eliminar registros en las zonas. Cuando un DC se agrega al dominio o arranca el servicio Netlogon se registra contra su DNS añadiendo una entrada con su nombre y su IP (host A), los controladores de dominio además de crear su registro A, también añaden los siguientes registros que tienen las funciones que detallo a continuación:
- _ldap._tcp.<DnsDomainName>, permite a los clientes localizar un servidor que corra ldap en su dominio.
- _ldap._tcp.<SiteName>._sites.<DnsDomainName>, permite a los clientes localizar un servidor que corra ldap en un site de un dominio especifico.
- _ldap._tcp.dc._msdcs.<DnsDomainName>, permite al cliente localizar un DC en un dominio.
- _ldap._tcp.<SiteName>._sites.dc._msdcs.<DnsDomainName>, permite al cliente localizar un DC en un site de un dominio especifico.
- _ldap._tcp.pdc._msdcs.<DnsDomainName>, permite al cliente localizar el PDC emulator, este registro solo lo grabara el DC con dicho rol.
- _ldap._tcp.gc._msdcs.<DnsDomainName>, permite al cliente localizar un Catálogo Global de su dominio, este registro sólo lo grabará el DC con dicho rol.
- _ldap._tcp.<SiteName>._sites.gc._msdcs.<DnsDomainName>, permite al cliente localizar un Catálogo Global de un site especifico de su dominio, este registro sólo lo grabará el DC con dicho rol.
- gc._tcp.<DnsDomainName>, permite al cliente localizar un Catálogo Global para este forest, este registro sólo lo grabará el DC con dicho rol.
- D1539E64-58F8-4C7F-A97B-1582D0D5B348._msdcs.<DnsDomainName>, este registro es el GUID del DC y lo utilizarán otros DCs para la replicación.
Este último registro es un ALIAS y es de vital importancia para la replicación, veremos qué es lo que ocurre cuando este registro no está. En primer lugar encontraremos información sobre este tipo de registro en la consola de Sitios y Servicios de Active Directory, usando el botón derecho contra NTDS Settings de cada controlador de dominio como vemos en la siguientes imágenes:
En las siguientes imágenes se puede comprobar que si usamos un ping contra el registro, este es resuelto y el controlador de dominio responde a la prueba de conectividad, también podemos ver que este tipo de registros para todos los controladores de dominio están almacenados en la zona msdcs.
Bien, una vez que tenemos claro que son estos registros y donde están, supongamos que realizando una serie de tareas rutinarias en nuestro Active Directory, forzamos la replicación entre dos DCs después de hacer unos cambios y nos aparece el siguiente mensaje en pantalla.
Este no es un error muy común ya que tienen que unirse una serie de factores, pero si es uno de los errores que más quebraderos de cabeza os pueden dar ya que hay veces que el propio mensaje de advertencia nos puede confundir y hacernos creer que existe un error en el servidor DNS. Puesto que sospechamos que existe un problema DNS y este error nos ha cantado al forzar una replicación, ejecutaremos el comando dnslint con el argumento /ad que permite realizar el test sobre Active Directory, el comando a ejecutar sería el siguiente:
dnslint.exe /ad 100.1.0.254 /s 10.1.0.253 /v
Este comando nos emite un reporte en html que entre otras cosas mostrará la siguiente información:
Alias (CNAME) and glue (A) records for forest GUIDs from server:
Total number of CNAME records found on this server: 0
Total number of CNAME records missing on this server: 3
Total number of glue (A) records this server could not find: 0
CNAME records for forest GUIDs missing on server:
GUID: d1539e64-58f8-4c7f-a97b-1582d0d5b348._msdcs.contoso.com
DC: ROOTDC
GUID: e3415b00-f56f-405e-b851-ebfb00554a1a._msdcs.contoso.com
DC: CORPDC01
GUID: ed44cd9d-58c1-4300-8cb5-44acc61de1b9._msdcs.contoso.com
DC: CORPDC02
Este mensaje nos informa que este servidor tiene algún problema con los CNAME en la zona _msdcs.contoso.com por lo que vamos a comprobar esta zona y vemos lo siguiente:
Este forest está compuesto por dos dominios, contoso.com y su subdominio corp.contoso.com, si os fijáis en la imagen anterior hay tres registros de tipo NS y sólo dos de tipo CNAME, ¡Falta el CNAME del servidor corpdc01!. Parece que hemos encontrado la solución por lo que vamos a reiniciar el servicio NetLogon del DC para que este vuelva a registrar el CNAME. Una vez reiniciado el servicio comprobamos que nada ha cambiado por lo que vamos a extraer información de la zona con el comando dnscmd.exe /zoneinfo _msdcs.contoso.com, con este comando vemos lo siguiente:
Si repasamos todos los datos hay uno en especial que llama la atención, las zonas de DNS tienen tres opciones para las actualizaciones, 0-None, 1-Nonsecure and Secure y 2-Secure. En la imagen anterior la opción de update está en cero por lo cual eso significa que la zona no permite actualizaciones, este es el motivo por el cual el servidor no ha actualizado su registro CNAME. Cambiamos la opción como se puede ver en la siguiente imagen, reiniciamos el servicio NetLogon y comprobamos de nuevo la zona _msdcs.contoso.com y que el DC actualizó la información:
Como podemos comprobar en la imagen anterior el DC corpdc01 ya tiene su CNAME en la zona _msdcs.contoso.com y ya no existirá ningún tipo de problema a la hora de replicar contra el resto de controladores de dominio. Podría extenderme muchísimo más hablando de DNS y su integración con AD, mi intención con este post es dar un poco de luz a la zona _msdcs ya que esta es una zona poco conocida por los administradores. Como podéis comprobar su importancia es alta ya que son muchas las tareas para las cuales Active Directory necesita consultar esta zona. Espero que este post os sea de utilidad y como siempre espero vuestros comentarios, para mí es importante saber que os es útil todo el sermón que os he pegado :D, muchas gracias a todos.
